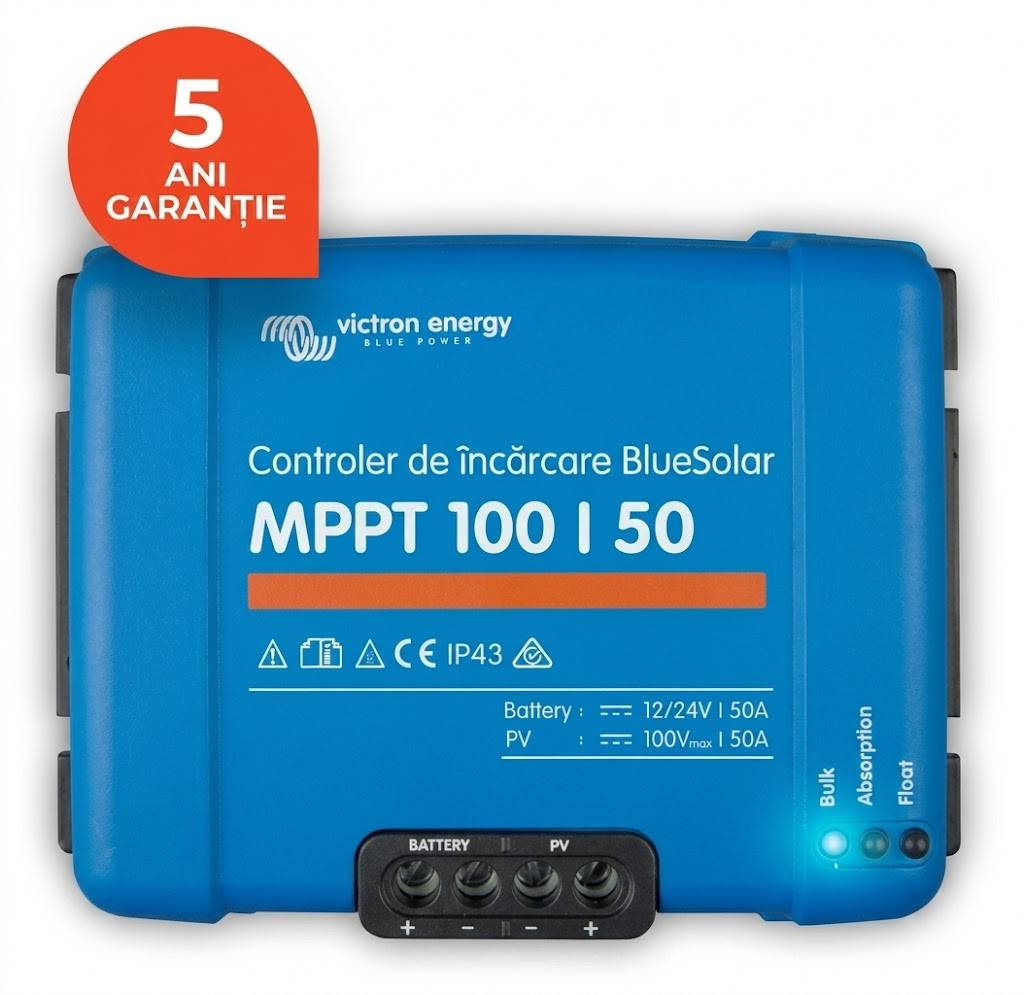

Regulator de încărcare MPPT Victron Energy BlueSolar 100V 50A

Încărcare adaptivă în trei etape

1. încărcare rapidă (Bulk)
2.  absorbție (Absorption)
3. menținere (Float)

Selecție dintre opt valori preprogramate de tensiune de absorbție și menținere prin intermediul unui comutator rotativ. Durata absorbției este determinată de valoarea tensiunii înainte de începerea unui nou ciclu de încărcare (dimineața). Aceasta are un efect pozitiv asupra încărcării complete a acumulatorului și asupra duratei sale de viață.

Puterea maximă admisă a panourilor pentru sistemele de 12 V este de 700 Wp, pentru sistemele de 24 V este de 1400 Wp. În cazul depășirii acestor valori, regulatorul va reduce automat puterea primită de la panouri la valori acceptabile, pentru a nu se deteriora. Tensiunea panourilor trebuie să depășească tensiunea acumulatorului cu 5 V pentru ca regulatorul să înceapă să funcționeze și să încarce acumulatorul. Regulatorul încarcă până în momentul în care tensiunea panourilor este cu 1 V mai mare decât tensiunea acumulatorului. Pentru acumulatoare de 12 V recomandăm panouri cu un număr minim de 32 de celule și un număr maxim de 108 celule (panouri în serie). Astfel, este posibilă încărcarea unui acumulator de 12 V și cu panouri cu tensiunea de lucru de 24 V. Pentru sistemele de 24 V recomandăm panouri cu un număr minim de 72 de celule și un număr maxim de 108 celule. Scopul este atingerea unei tensiuni suficiente pentru încărcarea eficientă și completă a acumulatorului.

Algoritmul BatteryLife

Încărcare adaptivă pentru prelungirea duratei de viață a acumulatorului. Regulatorul monitorizează permanent nivelul de încărcare al acumulatorului și, zi de zi, crește treptat nivelul tensiunii la care se deconectează sarcina, până când este atinsă tensiunea de absorbție (acumulator complet încărcat). Urmează din nou scăderea nivelului de tensiune la care are loc deconectarea sarcinii. Astfel, poate avea loc o încărcare completă a acumulatorului aproximativ o dată pe săptămână, chiar și la câștiguri solare reduse și sarcini mai mari, ceea ce va influența pozitiv durata de viață a acumulatorului. Aceasta este o funcție opțională. În plus, este disponibil și un algoritm programabil pentru încărcarea acumulatorului.

Indicatoare LED luminoase

• LED albastru BULK – se aprinde când regulatorul este conectat la acumulator
• LED albastru absorption – se aprinde după finalizarea încărcării rapide (bulk) și trecerea în faza de absorbție
• LED albastru float – se aprinde după finalizarea încărcării de absorbție și trecerea la încărcarea de menținere.


Alte caracteristici

• Protecție electronică extinsă. Protecție împotriva supraîncălzirii, protecție împotriva scurtcircuitului și a inversării polarității panourilor FV.
• Detecție automată a tensiunii sistemului de 12, 24 V la nivelul acumulatoarelor. La montaj, conectați întotdeauna mai întâi acumulatorul și abia apoi panourile.
• Senzor de temperatură intern pentru compensarea termică și de tensiune a tensiunii de încărcare.


Posibilitate de selectare a valorilor de tensiune pentru deconectarea și reconectarea sarcinii

În stânga conexiunii cablurilor de la acumulatoare se află patru ieșiri. Prin combinarea interconectării lor cu ajutorul unui jumper, se obține modul dorit de deconectare/conectare a sarcinii și de încărcare a acumulatorului:

1. Fără jumper – selectarea algoritmului BatteryLife, adică modul în care regulatorul încearcă în mod regulat să încarce acumulatorul la capacitate maximă. Tensiunile de conectare și deconectare pentru sarcină nu sunt constante, ci se modifică în funcție de starea actuală de încărcare a acumulatorului. Prelungește semnificativ durata de viață a acumulatorului, în special la sistemele unde consumul de energie este mai mare în comparație cu producția.
2. Jumper inserat între pinul 3 și pinul 4 - Tensiunea de deconectare a sarcinii 11,1 V (sisteme 12 V) sau 22,2 V (sisteme 24 V) - Tensiunea de reconectare a sarcinii 13,1 V (sisteme 12 V) sau 26,2 V (sisteme 24 V)
3. Jumper inserat între pinul 2 și pinul 3 - Tensiunea de deconectare a sarcinii 11,8 V (sisteme 12 V) sau 23,6 V (sisteme 24 V) - Tensiunea de reconectare a sarcinii 14,0 V (sisteme 12 V) sau 28,0 V (sisteme 24 V)

Ieșirea pentru conectarea sarcinii poate fi utilizată pentru a controla (pornit/oprit) și anumite tipuri de invertoare Victron, care sunt conectate în mod standard direct la acumulator. Modelele SINUS Phoenix 12/180, 24/180, 12/350, 24/350, modelele din gama SINUX Phoenix C și invertorul/încărcătorul MultiPlus C necesită dispozitivul de telecomandă a invertorului, modelele de invertoare SINUS Phoenix 12/800, 24/800, 12/1200 și 24/1200 nu au nevoie de această interfață. Pentru conexiuni, consultați schemele din galeria foto.

Parametri tehnici

• Tensiunea de lucru la acumulator: 12 sau 24 V (adaptare automată)
• Curent maxim: 50 A
• Puterea maximă a câmpului FV la 12V: 700 W (interval MPPT de la 15 la 70V)
• Puterea maximă a câmpului FV la 24V: 1400 W (interval MPPT de la 15 la 70V)
• Tensiunea maximă a câmpului FV în gol: 100V
• Eficiență maximă: 98%
• Consum de energie: 10 mA
• Tensiunea de absorbție: setată din fabrică la 14,4V / 28,8V
• Tensiunea de menținere: setată din fabrică la 13,8V / 27,6V
• Algoritm de încărcare: adaptiv multietajat
• Compensare termică a tensiunii de încărcare: -16 mV / °C (12V), - 32 mV / °C (24V)
• Protecție:
• - Inversarea polarității acumulatorului (siguranță)
• - Scurtcircuit la ieșire
• - Temperatură ridicată
• Interval de temperaturi de lucru: - 30 până la + 60 °C (putere de ieșire completă până la 40 °C)
• Umiditate: 95%, fără condens
• Culoare: albastru (RAL 5012)
• Borne: 13 mm2
• Grad de protecție: IP43 (componente electronice), IP22 (componente de conexiune)
• Greutate: 1,3 kg
• Dimensiuni: 130 x 186 x 70 mm (înălțime x lungime x adâncime)

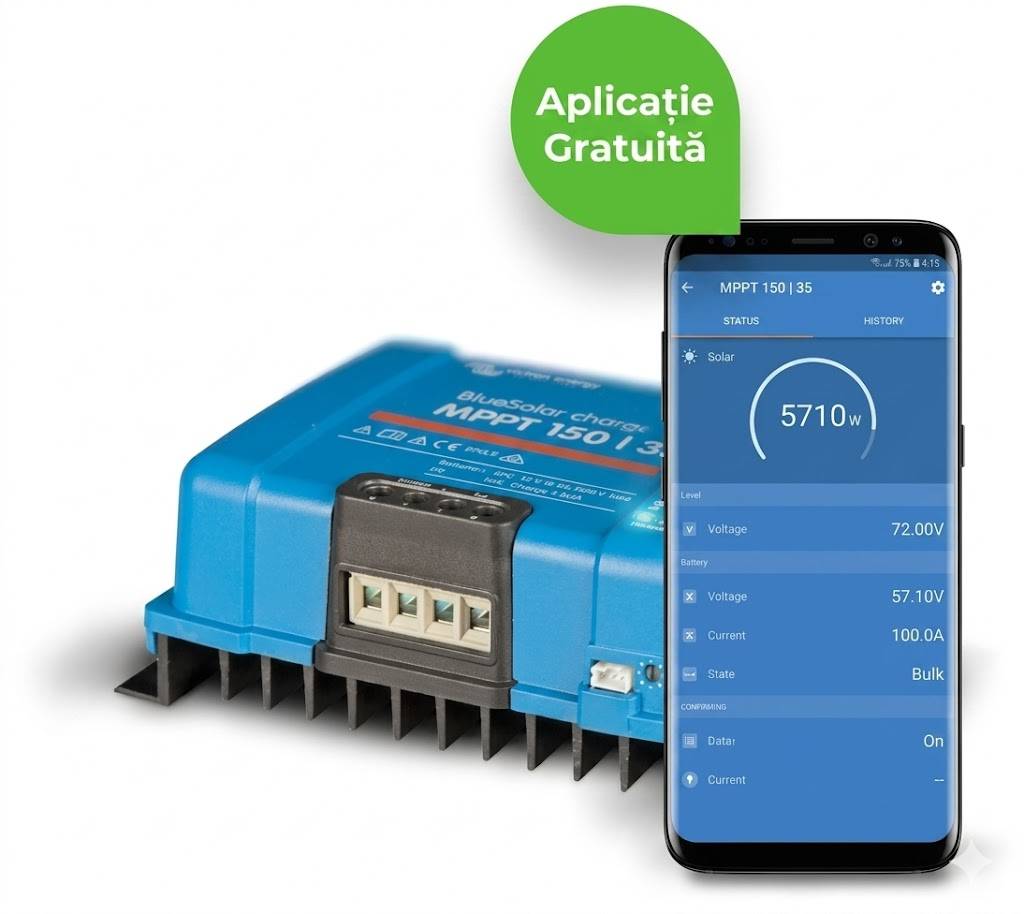

Aplicația VictronConnect

Aplicația VictronConnect vă permite să obțineți informații în timp real despre stare și să configurați produsele Victron.
