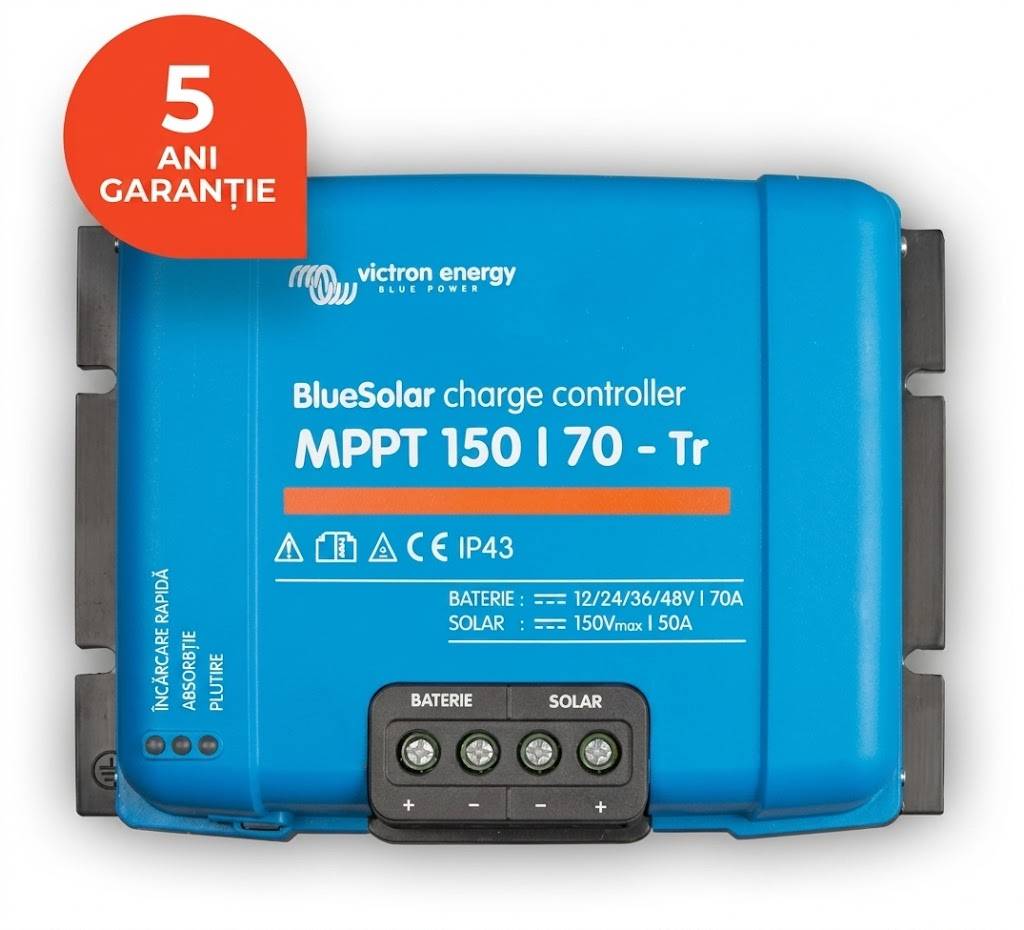

Regulator de încărcare MPPT Victron Energy BlueSolar 150V 70A -TR

Încărcare adaptivă în trei etape

1. încărcare rapidă (Bulk)
2. absorbție (Absorption)
3. menținere (Float)

Selecție dintre opt valori preprogramate de tensiune de absorbție și menținere prin intermediul unui comutator rotativ. Durata absorbției este determinată de valoarea tensiunii înainte de începerea unui nou ciclu de încărcare (dimineața). Aceasta are un efect pozitiv asupra încărcării complete a acumulatorului și asupra duratei sale de viață.

Puterea maximă admisă a panourilor pentru sistemele de 12 V este de 1000 Wp, pentru sistemele de 24 V este de 2000 Wp, iar pentru sistemele de 48V este de 4000 Wp. În cazul depășirii acestor valori, regulatorul va reduce automat puterea primită de la panouri la valori acceptabile, pentru a nu se deteriora. Tensiunea panourilor trebuie să depășească tensiunea acumulatorului cu 5 V pentru ca regulatorul să înceapă să funcționeze și să încarce acumulatorul. Regulatorul încarcă până în momentul în care tensiunea panourilor este cu 1 V mai mare decât tensiunea acumulatorului. Pentru acumulatoare de 12 V recomandăm panouri cu un număr minim de 32 de celule și un număr maxim de 108 celule (panouri în serie). Astfel, este posibilă încărcarea unui acumulator de 12 V și cu panouri cu tensiunea de lucru de 24 V. Pentru sistemele de 24 V recomandăm panouri cu un număr minim de 72 de celule și un număr maxim de 108 celule. Scopul este atingerea unei tensiuni suficiente pentru încărcarea eficientă și completă a acumulatorului.

Protecție integrată

Componentele electronice interne sunt protejate cu un strat de rășină împotriva influențelor nefavorabile și pentru o durată de viață îndelungată. Astfel, oferă un grad de protecție sporit IP43 pentru componentele electronice și IP22 pentru conectorii de conexiune. Destinat montajului în poziție verticală pe o suprafață ignifugă, cu cablurile conectate pe la partea inferioară. Regulatorul conține un senzor de temperatură intern pentru reglarea corectă a tensiunii de încărcare.

Indicatoare LED luminoase

• LED albastru BULK - se aprinde când regulatorul este conectat la acumulator
• LED albastru absorption - se aprinde după finalizarea încărcării rapide (bulk) și trecerea în faza de absorbție
• LED albastru float - se aprinde după finalizarea încărcării de absorbție și trecerea la încărcarea de menținere.


Parametri tehnici

• Tensiunea de lucru la acumulator: 12, 24  sau 48 V (adaptare automată)
• Curent maxim: 70A
• Puterea maximă a câmpului FV la 12V: 1000 W

• Puterea maximă a câmpului FV la 24V: 2000 W

• Puterea maximă a câmpului FV la 48V: 4000 W

• Tensiunea maximă a câmpului FV în gol: 150 V (150V este valoarea absolută maximă la temperaturi joase, pentru funcționare normală recomandăm maximum 145V)

• Eficiență maximă: 98%

• Consum de energie: 10 mA

• Tensiunea de absorbție: setată din fabrică la 14,4 V / 28,8 / 57,6 V

• Tensiunea de menținere: setată din fabrică la 13,8 V / 27,6 / 55,2V

• Algoritm de încărcare: adaptiv multietajat

• Compensare termică a tensiunii de încărcare: -16 mV / °C (12 V), - 32 mV / °C (24 V)

• Interval de temperaturi de lucru: - 30 până la + 60 °C (putere de ieșire completă până la 40 °C)

• Umiditate: 95%, fără condens

• Culoare: albastru (RAL 5012)

• Borne: 35 mm2

• Grad de protecție: IP43 (componente electronice), IP22 (componente de conexiune)

• Greutate: 3 kg

• Dimensiuni: 185 x 250 x 95 mm
