Sistem solar hibrid EasySolar 24V 1600VA cu disjunctoare

EasySolar contribuie la un grad mai mare de independență energetică față de rețeaua de distribuție. Reunește invertorul / încărcătorul, regulatorul solar MPPT și distribuția curentului alternativ AC, inclusiv siguranțele, într-un singur dispozitiv compact.

Se instalează ușor, este economic ca spațiu și minimizează cablajul necesar. În mod sofisticat și automat prioritizează utilizarea energiei solare produse și minimizează consumul din rețeaua de distribuție. Este destinat alimentării aparatelor monofazate de 230 V AC.

Domeniul de utilizare

Soluție complexă multifuncțională pentru case familiale, obiective de recreere, cabane și altele asemenea. Sistemul crește independența dvs. energetică prin energia electrică produsă pe cont propriu și alimentează cu energie aparatele și în cazul penelor de alimentare din rețeaua de distribuție standard (blackout).

Parametri tehnici

Regulator de încărcare

• Curent maxim: 50A
• Putere PV max.: 1400W
• Tensiune PV max. în gol: 100V

• Eficiență max.: 98%

• Consum propriu: 10mA

• Tensiune de încărcare absorption: 28,8V

• Tensiune de încărcare float: 27,6V

• Algoritm de încărcare: multietajat adaptiv

• Compensare termică: -32mV/°C


Caracteristici generale

• Temperatură de funcționare: -20°C până la +50°C
• Umiditate: max 95%
• Material și culoare: Aluminiu (albastru RAL 5012)

• Grad de protecție: IP21

• Conectarea bateriei: cablu de baterie 1,5m

• Conectare PV: 3 seturi de conectoare MC4

• Greutate: 15kg

• Dimensiuni: 745 x 214 x 110mm


Invertor de tensiune

• Interval tensiune de intrare: 19 - 33V
• Putere la 25°C: 1600VA/1300W
• Putere la 40°C: 1200W

• Putere de vârf: 3000W

• Eficiență max.: 94%


Încărcător

• Interval tensiune de intrare: 187-265V AC
• Frecvență: 45 - 65Hz
• Tensiune de încărcare în regim absorption: 28,8V

• Tensiune de încărcare în regim float: 27,6V

• Regim de depozitare: 26,4V

• Curent de încărcare baterie auto: 4A

• Curent de încărcare baterie cu ciclare profundă: 40A

• Releu programabil: Da


Principiul de bază al funcționării

EasySolar produce energie electrică din soare, o utilizează direct pentru alimentarea aparatelor standard de 230 V DC sau, în cazul surplusurilor, o poate stoca în baterie pentru utilizarea ulterioară. În cazurile necesare poate utiliza și energia din rețeaua de distribuție, de care funcțional nu este în niciun fel dependent. Prioritizează la maximum utilizarea propriei energii solare produse înaintea energiei din rețeaua de distribuție.

Consumul de energie din rețeaua de distribuție este minimizat la cantitatea cea mai necesară și numai în următoarele cazuri:

a) Bateria este complet descărcată. EasySolar preia cantitatea minimă necesară pentru a reîncărca parțial bateria la nivelul minim necesar pentru siguranță. Aceasta este o măsură de protecție împotriva descărcării profunde și de lungă durată, care prelungește durata de viață a bateriei.

b) O dată la 28 de zile (setări din fabrică) se efectuează o reîncărcare de protecție a bateriei până la starea de plin, prin aceasta se prelungește durata de viață a bateriei.

c) Are loc o suprasolicitare a invertorului. Sarcina (consumul de către aparate) este în prezent mai mare decât cea pe care invertorul este capabil să o asigure din energia solară și / sau din baterie. În această situație, EasySolar se ajută cu energie din rețeaua de distribuție. Prioritar este preluată propria energie din sistemul solar și / sau din baterie, cantitatea cea mai necesară de energie este preluată din rețeaua de distribuție. De îndată ce consumul de către aparate scade sub o anumită limită (în mod standard cca 1300 W), preluarea de energie din rețeaua de distribuție este încheiată.

Cu sau fără injectarea energiei în rețea

Dacă rețeaua de distribuție este disponibilă, EasySolar poate, în funcție de setare, să injecteze / sau să nu injecteze energia excedentară înapoi în rețeaua de distribuție. În condițiile noastre este preferată setarea fără injectare în rețeaua de distribuție a energiei solare care în prezent nu este consumată nici de aparate (producția de energie din soare este mai mare decât consumul său actual) și nu este stocabilă în baterie (aceasta este în acel moment încărcată), astfel HUB-1 nu o va produce, ceea ce va asigura prin atenuarea automată a producției de către regulatorul solar MTTP integrat.

Software sofisticat

Pentru invertorul / încărcătorul integrat există mai multe versiuni de software, care pot fi utilizate pentru diverse scopuri și setări. În mod standard, de la producător este utilizat software-ul din seria 100, în care EasySolar se comportă ca un UPS clasic - dacă rețeaua de distribuție este disponibilă, o utilizează în întregime și nu prioritizează energia solară produsă. Pentru funcționarea sofisticată descrisă în acest document, adică utilizarea maximă a energiei solare și minimizarea consumului din rețea, în EasySolar este înlocuit software-ul original cu o versiune specială din seria 300 cu funcția HUB-1.

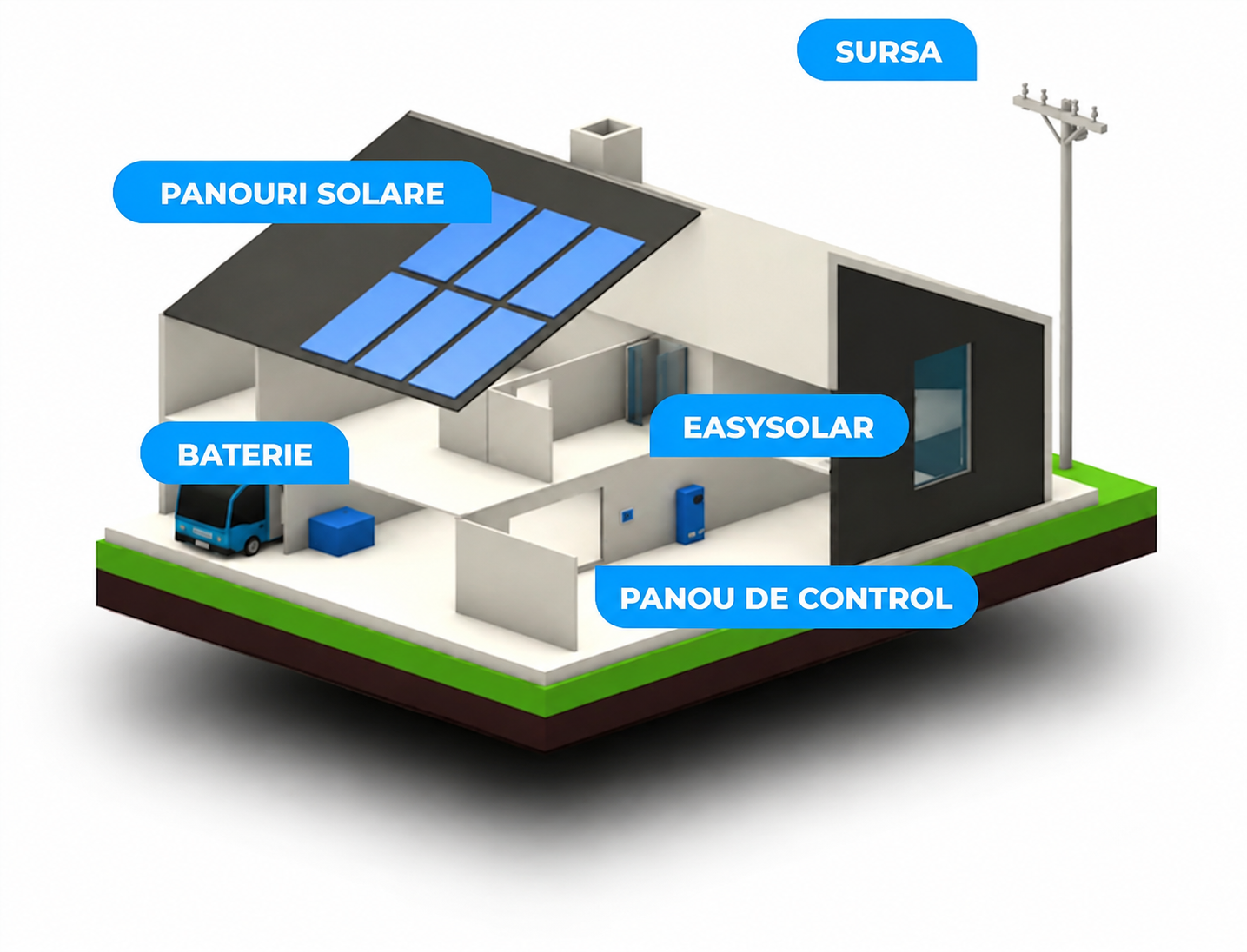

Scurtă descriere a integrării EasySolar

La casele familiale standard este prezent un branșament trifazat. Fazele individuale sunt aduse în tabloul electric principal și pe fiecare fază sunt conectate aparate monofazate sau circuite selectate. EasySolar se inserează simplu pe o fază selectată, înaintea intrării în tabloul electric principal. În tabloul electric principal sunt apoi conectate la circuitul de rezervă respectiv aparatele selectate pe care dorim să le alimentăm prioritar cu energie solară. Dispozitivul este conceput ca monofazat. În caz de necesitate, este posibilă crearea și a unui sistem trifazat din trei unități separate.

Caracteristici și proprietăți de putere

EasySolar este capabil să alimenteze aparatele exclusiv din sistemul solar și / sau din baterie, fără a fi necesar să utilizeze rețeaua, până la un consum general de către aparate de cca 1300 W. Recomandăm așadar alimentarea de la EasySolar a aparatelor care preiau în mod obișnuit însumat maximum 1300 W, și doar excepțional și limitat în timp și mai mult. Dacă consumul de către aparate este și mai mare de 1300 W și este simultan disponibilă rețeaua de distribuție, EasySolar începe să utilizeze energia rețelei de distribuție pentru a-și preveni suprasolicitarea. În această stare se străduiește să preia maximum de energie din baterie și minimum din energia necesară în acel moment din rețeaua de distribuție. Conectarea la rețea este lină, fără întreruperea alimentării aparatelor. La dispariția suprasolicitării, rețeaua de distribuție este deconectată automat, iar energia este preluată din nou doar din baterie.

Deconectarea de la rețea este lină, fără întreruperea alimentării aparatelor. Este vorba despre funcția unică GridAssist. Dacă la consumuri mai mari de 1300 W rețeaua de distribuție nu este disponibilă, poate avea loc o suprasolicitare nedistructivă a invertorului EasySolar cu întreruperea alimentării aparatelor (puterea invertorului este insuficientă). În starea de suprasolicitare, EasySolar are tendința de a restabili automat alimentarea aparatelor. Dacă suprasolicitarea persistă, invertorul EasySolar trece într-o stare permanentă de eșec (încărcarea bateriei de către sistemul solar însă continuă să funcționeze independent de invertor). Deblocarea și aducerea în stare standard se realizează printr-o simplă oprire și pornire manuală pe panoul frontal al EasySolar.

Consumul maxim însumat de către aparate nu trebuie să depășească 5000 W. Dacă se întâmplă acest lucru, fie invertorul EasySolar se suprasolicită (consum din baterie) și dispozitivul semnalează o defecțiune și / sau cade una dintre siguranțele AC de pe intrarea sau ieșirea EasySolar. Conectarea rețelei de distribuție la suprasolicitarea invertorului (consum de către aparate peste valoarea de 1300 W, dar până la consumul general de 5000 W) are loc foarte rapid, în cca o secundă. Astfel, nu există riscul întreruperii alimentării.

Conectare

Întregul dispozitiv este simplu de montat, în stilul conectează și funcționează. Marele avantaj al EasySolar este interconectarea cu cabluri interne a invertorului / încărcătorului și a regulatorului solar MPPT la bateria comună în combinație cu siguranțele. Acest lucru ușurează și accelerează montajul propriu-zis. Toate racordurile principale se realizează în partea inferioară a EasySolar, fără a fi necesară deschiderea acestuia

Avantajele sistemului DC

EasySolar nu poate fi combinat funcțional cu centralele de rețea standard dotate cu invertoare de rețea. EasySolar are avantajul că procesul de încărcare a bateriei se realizează în întregime în tensiune continuă DC (panouri FV-regulator solar MPPT-baterii). Concomitent, EasySolar utilizează energia solară tocmai produsă pentru alimentarea directă a aparatelor conectate prin transformarea din tensiune continuă (DC) în formă alternativă (AC).

Energia tocmai produsă este astfel utilizată direct de către aparate, fără a fi nevoie să fie mai întâi stocată în baterie. Prin aceasta se limitează în continuare pierderile energetice și uzura bateriei. În comparație cu alte sisteme cu invertoare de rețea, aici nu există pierderi inutile prin transformarea energiei în formă alternativă și apoi din nou în formă continuă (baterii). Astfel, sistemul nu pierde inutil energie prin transformarea acesteia.

Color Control GX - Comandă la distanță de oriunde

Un dispozitiv opțional este afișajul extern Color Control GX care poate fi conectat prin date la EasySolar. Pe ecranul mare și color se afișează clar starea actuală de funcționare, inclusiv valorile. Vedeți clar starea actuală a întregului sistem. Cu ajutorul cablului sau al unui modul wi-fi adițional (nu este inclus în afișaj) conectați Color Control GX la internet și aveți posibilitatea de a urmări gratuit complet sistemul dvs. oricând și oriunde în lume prin portalul VRM al producătorului Victron. Aici sunt colectate date pentru ultimele câteva luni și vizualizate în grafice clare. Aveți informații detaliate despre tensiune, curent și putere. Știți când a fost conectată rețeaua de distribuție și câtă energie a fost preluată. Pentru mai multe informații puteți încerca un cont demo la: https://vrm.victronenergy.com/.

În imaginea din galerie este o mostră a stării de funcționare a EasySolar

AC input - energia preluată din sistemul de distribuție, care este de 0 W (fără consum)

AC loads - aparatele nu preiau energie, care în prezent nu consumă nicio energie (valoarea negativă este în limitele preciziei de măsurare)

Pictograma bateriei din stânga jos - gradul de încărcare al bateriei 98%, consum 0 W și 0 A, tensiunea actuală a bateriei 25,8 V

Pictograma regulatorului solar MPPT 100/50 din dreapta jos - puterea actuală din câmpul FV 191 W

Mostră de vizualizare a câștigurilor solare (graficul de sus) și evoluția tensiunii (curba albastră) și a curentului (curba portocalie) la baterie (graficul de jos) pentru ultimele 24 de ore
