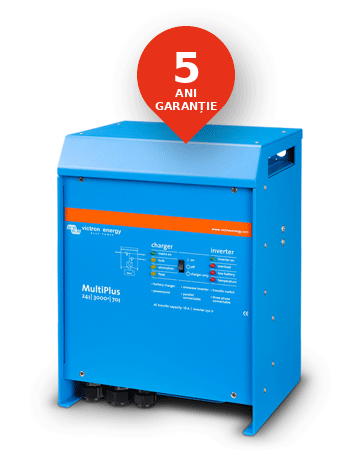

MultiPlus este un invertor / încărcător hibrid DC-AC de înaltă performanță cu ieșire sinusoidală pură, cu încărcător de baterii adaptiv integrat și comutator de transfer ultra-rapid al sursei de alimentare (baterie / sursă AC externă)

Așa cum sugerează numele, MultiPlus este o combinație între invertor și încărcător într-un pachet compact. Gama sa de funcții include invertor cu undă sinusoidală pură, încărcare adaptivă, tehnologia hibridă PowerAssist și alte funcții pentru integrarea în diferite tipuri de sisteme.

Invertoarele Victron sunt livrate cu setările din fabrică, care sunt potrivite pentru foarte puțini utilizatori. Configurarea incorectă poate duce la nefuncționarea sistemului sau chiar la deteriorarea bateriilor.

La achiziție, vă recomandăm să contactați echipa noastră de suport tehnic prin e-mail: [email protected] pentru configurare profesională.

Aceste servicii le oferim gratuit la cumpărarea de la noi.

Sursă de energie practic nelimitată datorită posibilității de conectare în paralel

Până la 6 invertoare din seria MultiPlus pot funcționa în paralel, crescând astfel semnificativ puterea livrată. Totul prin simpla conectare a unui cablu RJ45 UTP (vezi accesorii) și reconfigurarea ușoară a invertoarelor (poate fi efectuată de utilizatorul final). Este posibilă și realizarea unui circuit trifazat.

Vă rugăm să citiți cu atenție fișa tehnică și manualul pentru a ști care modele de invertoare și în ce mod pot fi conectate în paralel și trifazat.

O intrare AC

MultiPlus este echipat cu o singură intrare AC pentru conectarea la rețeaua de distribuție sau, de exemplu, la un generator. Dacă sunt necesare două intrări AC, se va alege unitatea Quattro.

Două ieșiri AC

MultiPlus este echipat cu două ieșiri AC. Ieșirea principală AC1 asigură alimentarea neîntreruptă. De exemplu, în modul UPS, MultiPlus preia alimentarea consumatorilor conectați (în mai puțin de 20 de milisecunde) în cazul căderii rețelei de distribuție sau a generatorului. A doua ieșire este funcțională doar când este disponibilă intrarea AC (rețea de distribuție / generator). Consumatorii care ar descărca rapid bateriile, cum ar fi boilerul electric, pot fi conectați la această ieșire și vor fi alimentați exclusiv din sursa AC (a doua ieșire disponibilă la modelele cu putere de 3kVA și mai mare).

Patru etape de încărcare cu încărcătorul adaptiv și două ieșiri pentru încărcarea bateriei

Ieșirea principală asigură încărcarea eficientă a acumulatorilor prin sistemul de „încărcare adaptivă". Software-ul gestionează procesul automat de reîncărcare în trei etape în funcție de starea bateriei, adăugând o a patra etapă de încărcare - menținerea încărcării. În plus, MultiPlus poate încărca o a doua baterie printr-o ieșire de încărcare independentă, destinată de exemplu bateriei de pornire a generatorului. Multiplus este destinat încărcării tuturor tipurilor de baterii cu plumb, alcaline și litiu.

Modul off-grid - pentru locații fără conexiune la rețeaua de distribuție

Spre deosebire de sistemul HUB1 energia din panouri este procesată de invertorul de rețea. Energia din rețeaua de distribuție este utilizată doar în caz de suprasarcină a invertorului sau la insuficiența energiei solare. Sistemul poate funcționa cu sau fără livrarea energiei excedentare în rețeaua de distribuție. Deoarece există o gamă largă de producători de invertoare de rețea, funcționarea în caz de pană de curent nu este garantată 100%, deoarece invertorul de rețea nu poate comunica întotdeauna cu unitatea MultiPlus.

Modul hibrid ESS - Energy Storage System

Unitatea MultiPlus asigură o soluție completă de alimentare la bord. De îndată ce ne conectăm la o priză electrică, de exemplu în garaj, unitatea MultiPlus preia energia pentru alimentarea consumatorilor și încarcă simultan bateria. De îndată ce ne deconectăm de la priză, energia este furnizată din baterie.

Manualul detaliat al sistemului ESS poate fi găsit la următorul link: https://www.victronenergy.com/live/ess:design-installation-manual

Mod pentru aplicații mobile - autorulote, vehicule militare, ambulanțe

Unitatea MultiPlus asigură o soluție completă de alimentare la bord. De îndată ce ne conectăm la o priză electrică, de exemplu în garaj, unitatea MultiPlus preia energia pentru alimentarea consumatorilor și încarcă simultan bateria. De îndată ce ne deconectăm de la priză, energia este furnizată din baterie.

Parametri tehnici

Invertor

• Intervalul tensiunii de intrare: 9,5 - 17V, 19 - 33V, 38 - 66VDC
• Tensiunea de ieșire: 230 VAC ± 2%
• Frecvență: 50 Hz ± 0,1%
• Putere de ieșire continuă la 25 °C: 5000VA
• Putere de ieșire continuă la 25 °C: 4000 W
• Putere de ieșire continuă la 40 °C: 3700 W
• Putere de ieșire continuă la 65 °C: 3000 W
• Putere de vârf: 10 000 W
• Eficiență maximă: 94/95%
• Consum în gol: 30/35 W
• Consum în gol în modul AES: 25/30 W
• Consum în gol în modul de căutare: 10/15 W

Încărcător

• Intrare AC
• Intervalul tensiunii de intrare: 187 - 265 VAC
• Frecvența de intrare: 45 - 65 Hz
• Factor de putere: 1
• Tensiune de încărcare „absorbție": 14,4 / 28,8 / 57,6VDC
• Tensiune de încărcare „float": 13,8 / 27,6 / 55,2VDC
• Mod depozitare: 13,2 / 26,4 / 52,8VDC
• Curent de încărcare baterie principală: 120/70A
• Curent de încărcare baterie de pornire: 4 A (doar pentru modelele de 12 V și 24 V)
• Senzor temperatură baterie: da

General

• Ieșire auxiliară: Da (25A)
• Releu programabil: Da
• Port de comunicare VE.Bus: Pentru funcționare în paralel și trifazată, monitorizare de la distanță și integrare în sistem
• Port de comunicare pentru uz general: Da
• Pornire / oprire de la distanță: Da
• Interval temperatură de funcționare: -40 până la + 65 ° C (răcire cu ventilator)
• Umiditate (fără condensare): maximum 95%
• Material și culoare: aluminiu (albastru RAL 5012)
• Grad de protecție: IP 21
• Conectare la baterie: Patru șuruburi M8 (2 plus și 2 minus)
• Conectare 230 V AC: Borne cu șurub 13 mm2 (6 AWG)
• Greutate: 30 kg
• Dimensiuni (Î x L x A): 444x328x240mm
