Încărcare adaptivă în trei trepte

1. încărcare rapidă (Bulk)
2. absorbție (Absorption)
3. întreținere (Float)


Selectare dintre opt valori preprogramate pentru tensiunea de absorbție și de întreținere cu ajutorul unui comutator rotativ. Durata absorbției este determinată de valoarea tensiunii înainte de începutul unui nou ciclu de încărcare (dimineața). Acest lucru are un efect pozitiv asupra încărcării complete a bateriei și a duratei sale de viață.

Puterea maximă admisă a panoului pentru sistemele de 12 V este de 650 Wp, pentru sistemele de 24 V este de 1300 Wp, iar pentru sistemele de 48V este de 2600Wp. În cazul depășirii acestor valori, regulatorul va reduce automat puterea venită de la panouri la valori acceptabile, pentru a preveni deteriorarea. Tensiunea panourilor trebuie să depășească tensiunea bateriei cu 5 V pentru ca regulatorul să înceapă să funcționeze și să încarce bateria. Regulatorul încarcă până în momentul în care tensiunea panourilor este cu 1 V mai mare decât tensiunea bateriei. Pentru bateriile de 12 V recomandăm panouri cu minimum 32 de celule și maximum 108 celule (panouri în serie). Astfel, este posibilă încărcarea unei baterii de 12 V și cu panouri cu tensiune de lucru de 24 V. Pentru sistemele de 24 V recomandăm panouri cu minimum 72 de celule și maximum 108 celule. Scopul este atingerea unei tensiuni suficiente pentru încărcarea eficientă și completă a bateriei.

Protecție integrată

Componentele electronice interne sunt protejate cu un strat de rășină împotriva influențelor nefavorabile și pentru o durată lungă de viață. Astfel oferă o protecție sporită, grad de protecție IP43 pentru componentele electronice și IP22 pentru conectorii de conectare. Destinat montajului vertical pe un suport neinflamabil, cu cablarea introdusă de jos. Regulatorul include un senzor intern de temperatură pentru corectarea corespunzătoare a tensiunii de încărcare.

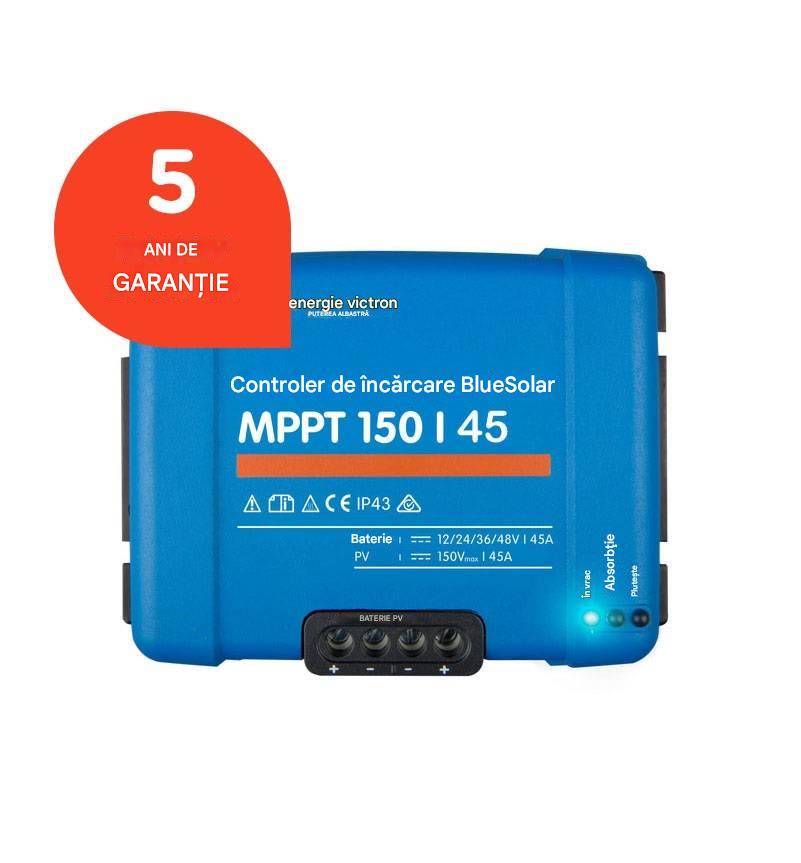

Indicație luminoasă LED

• Dioda LED albastră BULK - se aprinde atunci când regulatorul este conectat la baterie
• Dioda LED albastră absorption - se aprinde după finalizarea încărcării rapide (bulk) și trecerea în faza de absorbție
• Dioda LED albastră float - se aprinde după finalizarea încărcării de absorbție și trecerea la încărcarea de întreținere.


Parametri tehnici

• Tensiune de lucru pe baterie: 12, 24, 48V (adaptare automată)
• Curent maxim: 45 A
• Putere maximă a câmpului FV la 12V: 650 W

• Putere maximă a câmpului FV la 24V: 1300 W

• Putere maximă a câmpului FV la 48V: 2600 W

• Tensiune maximă în gol a câmpului FV: 150V (150V este maximul absolut la temperaturi scăzute)

• Eficiență maximă: 98%

• Consum de energie: 10 mA (la 48V)

• Tensiune de absorbție: setată din fabrică 14,4V / 28,8V / 43,2V / 57,6V

• Tensiune de întreținere: setată din fabrică 13,8V / 27,6V / 41,4V / 55,2V

• Algoritm de încărcare: adaptiv, multietapă (8 algoritmi preprogramați)

• Compensarea termică a tensiunii de încărcare: -16 mV / ° C (12 V), - 32 mV / ° C (24 V), -68mV/°C (48V)

• Interval temperatură de lucru: - 30 până la + 60 °C (putere maximă de ieșire până la 40 °C)

• Umiditate: 95%, fără condens

• Culoare: albastru (RAL 5012)

• Bornă de conexiune: 16 mm2 AWG6

• Grad de protecție: IP43 (componente electronice), IP22 (componente de conectare)

• Greutate: 1,25 kg

• Dimensiuni: 130 x 186 x 70 mm (înălțime x lungime x adâncime)
