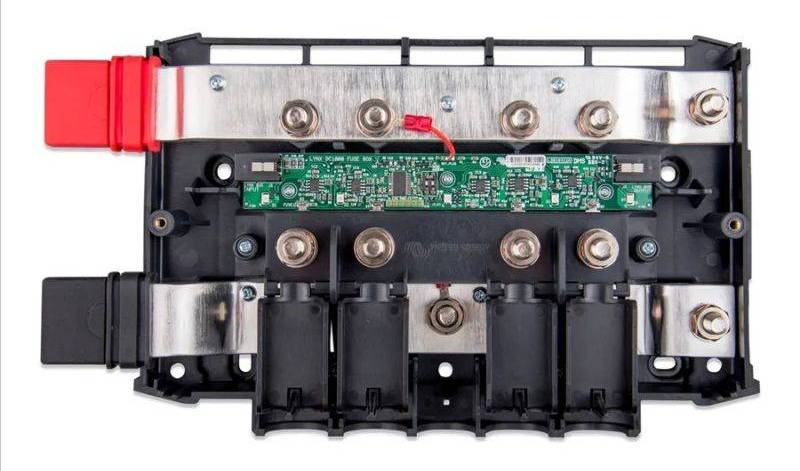

Modulul Lynx Distributor include o bară colectoare pozitivă și una negativă și permite conectarea a 4 circuite individuale, consumatori sau grupuri de echipamente DC. Fiecare circuit de curent continuu este protejat de propria siguranță.

Pentru fiecare siguranță este disponibilă o funcție LED opțională, care indică dacă siguranța este arsă.

Pentru a utiliza indicația LED a unei siguranțe întrerupte, este necesară conectarea la shuntul Lynx.

Lynx Shunt furnizează tensiunea de alimentare pentru Lynx Distributor, necesară pentru electronica internă.

Pentru conectarea shuntului Lynx Shunt la Lynx Distributor se utilizează un cablu cu conectori RJ11. Acest cablu RJ11 este livrat împreună cu distribuitorul în cutie. Shuntul Lynx Shunt are două porturi și poate fi utilizat oricare dintre ele.

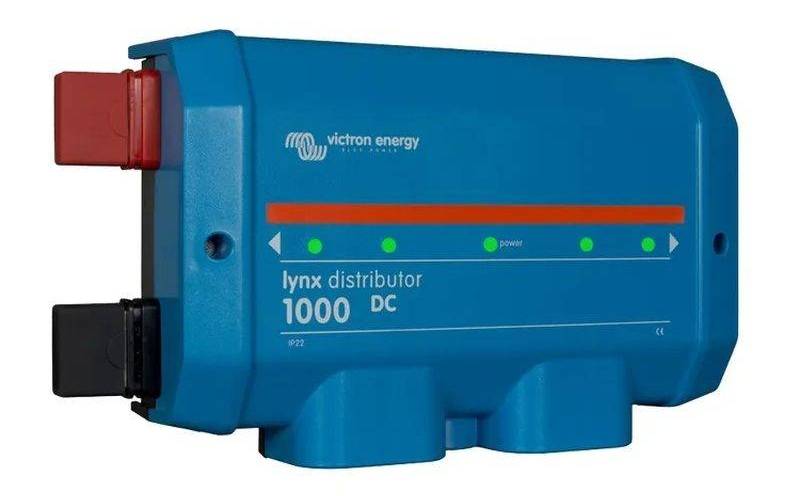

Dacă totul este în regulă, se aprinde doar LED-ul verde central. Dacă o siguranță este defectă sau lipsește, LED-ul central și LED-ul siguranței defecte se aprind în roșu.

Dacă nu utilizați toate bornele de conectare, trebuie să instalați pe acestea siguranțe sau punți, pentru ca LED-urile roșii să se stingă.
