Rapid Shutdown ZJBENY BFS-A1 Monitoring RSD, 2 module
Oprire rapidă la nivel de panou
Suport pentru 2 module (2-în-1)
Monitorizare inteligentă în timp real
Protecție de siguranță pe mai multe niveluri
ZJBENY BFS-A1 este un dispozitiv inteligent de oprire rapidă (Rapid Shutdown) la nivel de modul, proiectat pentru conectarea simultană a 2 panouri fotovoltaice. Pe lângă o protecție la incendiu fără compromisuri, acesta aduce o monitorizare integrată, datorită căreia aveți o imagine de ansamblu imediată asupra performanței și stării centralei dumneavoastră direct la nivelul fiecărui panou în parte.
Caracteristici
- În caz de urgență, reduce tensiunea de pe acoperiș la un nivel sigur în câteva secunde. Respectă standarde internaționale stricte de siguranță.
- Un singur dispozitiv deservește două panouri solare în același timp. Acest lucru reduce semnificativ costurile de instalare și economisește timp în timpul montajului.
- Dispozitivul permite monitorizarea stării de funcționare a panourilor individuale și identificarea rapidă a problemelor în matricea fotovoltaică.
- Dacă disjunctorul principal este oprit sau rețeaua cade, dispozitivul deconectează automat ramura DC de pe acoperiș.
- În caz de supraîncălzire, dispozitivul se activează automat și oprește panourile.
- Sistemul oferă, de asemenea, opțiunea de oprire manuală cu ajutorul unui buton de urgență.
Dispozitiv de control necesar – Monitoring Device

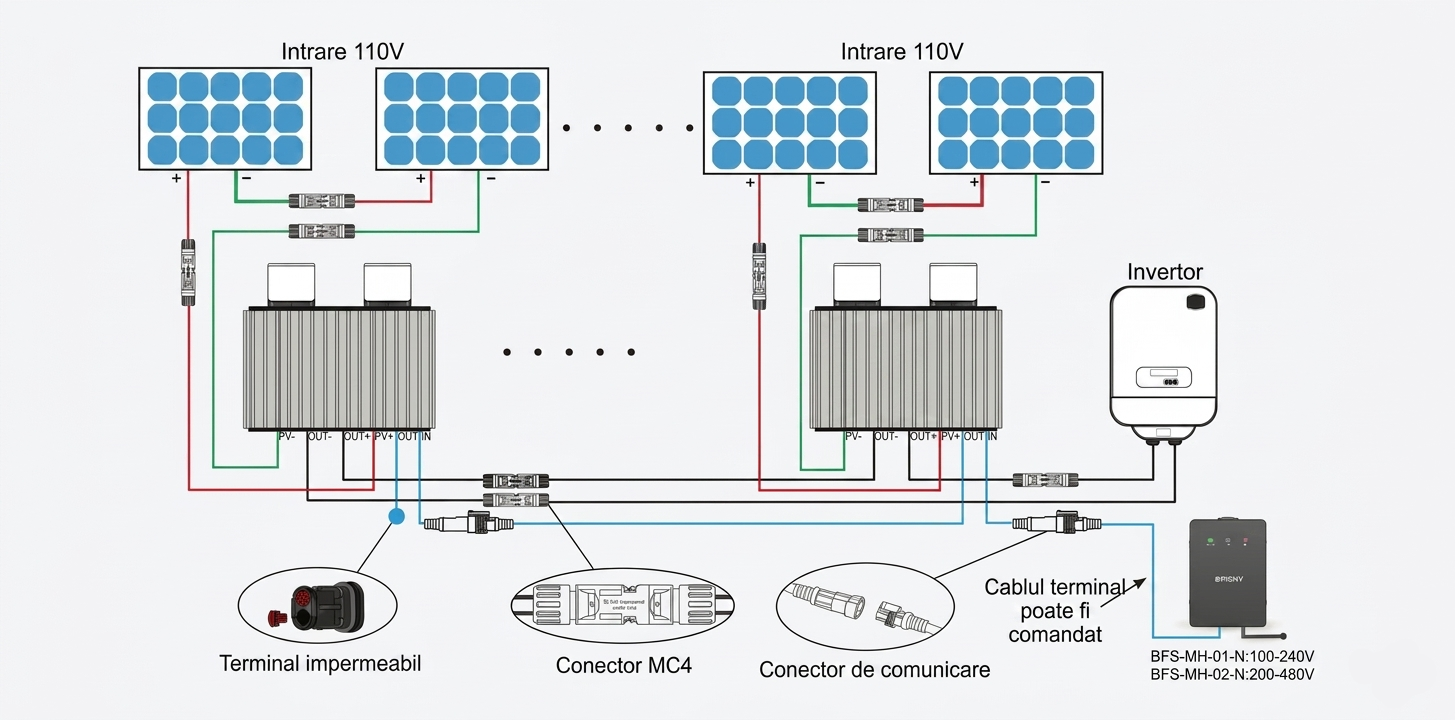

Debranșatorul la nivel de modul BFS-A1 nu poate funcționa independent – necesită instalarea împreună cu unul dintre dispozitivele de monitorizare ZJBENY, care servesc drept unitate centrală a întregului sistem de oprire rapidă. Unitatea de monitorizare urmărește continuu starea tuturor debranșatoarelor de modul conectate și, în caz de urgență sau cădere de tensiune, inițiază automat oprirea sigură a tuturor circuitelor DC de pe acoperiș.
În funcție de intervalul dumneavoastră de tensiune și de tipul instalației, puteți alege dintre următoarele dispozitive de monitorizare:
Pentru tensiuni joase (100-240V AC)
Dacă lucrați cu o tensiune standard monofazată, aveți la dispoziție două opțiuni cu capacități diferite. Rapid Shutdown ZJBENY BFS-MH-01-N (50) Monitoring Device este proiectat pentru instalații mai mici și poate gestiona până la 50 de unități BFS-A1. Rapid Shutdown ZJBENY BFS-MH-01-N (100) Monitoring Device este potrivit pentru instalații mai mari și poate gestiona până la 100 de unități BFS-A1, permițând sisteme cu până la 200 de panouri.
Pentru tensiuni înalte (200-480V AC)
Pentru instalații industriale și comunitare cu tensiune trifazată, alegerea ideală este Rapid Shutdown ZJBENY BFS-MH-01-N (480) Monitoring Device. Această versiune cu trei canale poate gestiona până la 300 de unități BFS-A1 (trei canale a câte 100 de unități), ceea ce permite cele mai mari instalații profesionale cu o capacitate de până la 600 de panouri.
Parametri tehnici
Parametri fotovoltaici (intrare PV)
- Tensiune maximă de intrare: 110 V, 70 V
- Curent maxim de intrare: 20 A, 25 A
- Putere maximă: 2200 W, 1750 W
- Lungimea cablurilor PV de intrare: 180 mm
- Lungimea cablurilor PV de ieșire: 1800 mm
- Conectori solari: Conector MC4 1500 V
Alimentare auxiliară (control RSD)
- Interval de tensiune: 14 V ~ 28 V
- Curent maxim: 15 mA
- Putere maximă: 0,2 W
Cablaj alimentare auxiliară
- Cabluri de alimentare/semnal: 2x 0,823 mm² (18 AWG) cabluri de semnal + conectori de semnal
- Lungimea cablurilor de alimentare: 1800 mm
Proprietăți mecanice și rezistență
- Grad de protecție: IP68 (rezistență completă la praf și scufundare permanentă în apă)
- Temperatură de funcționare: de la -40°C până la +85°C
- Temperatură de depozitare: de la -40°C până la +85°C
- Material carcasă: Aluminiu
- Dimensiuni (L x Î x A): 105,7 mm x 104,4 mm x 28,8 mm
- Conformitate cu standardele (Certificare): EN 62109-1:2010, EN 61058-1:2018
