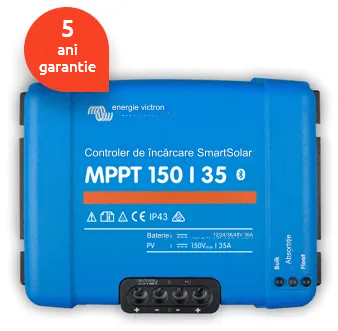

Regulator solar MPPT Victron Energy SmartSolar 150V 35A

Încărcare adaptivă în trei etape

1. încărcare rapidă (Bulk)
2. absorbție (Absorption)
3. întreținere (Float)


Selectați dintre opt valori preprogramate ale tensiunii de absorbție și de menținere folosind un comutator rotativ. Durata de absorbție este determinată de valoarea tensiunii înainte de începerea unui nou ciclu de încărcare (dimineața). Acest lucru are un efect pozitiv asupra încărcării complete a bateriei și asupra duratei de viață a acesteia.

Puterea maximă admisă a panoului pentru sistemele de 12 V este de 500 Wp, pentru sistemele de 24 V este 1000 Wp și pentru sisteme de 48 V este de 2000 Wp . Dacă aceste valori sunt depășite, regulatorul reduce automat puterea de intrare de la panouri la valori acceptabile. Tensiunea de la panouri trebuie să depășească tensiunea bateriei cu 5V pentru ca regulatorul să înceapă să funcționeze și să încarce bateria. Regulatorul se încarcă până în momentul în care tensiunea de la panouri este cu 1 V mai mare decât tensiunea bateriei. Pentru bateriile de 12 V, recomandăm panouri cu un număr minim de 32 de celule și un număr maxim de 108 celule (panouri în serie). Prin urmare, este posibilă încărcarea unei baterii de 12 V cu panouri cu o tensiune de lucru de 24 V. Pentru sistemele de 24 V recomandăm panouri cu un număr minim de 72 de celule și un număr maxim de 108 de celule. Scopul este de a obține o tensiune suficientă pentru o încărcare eficientă și completă a bateriei.

Protecție încorporată

Componentele electronice interne sunt protejate de un strat de rășină împotriva efectelor adverse și pentru o durată lungă de viață. Oferă astfel o protecție sporită IP43 pentru componentele electronice și IP22 pentru conectorii de conectare. Proiectate pentru o pozitie verticală pe o bază incombustibilă, cu conectarea cablurilor de jos. Regulatorul conține un senzor de temperatură intern pentru reglarea corectă a tensiunii de încărcare.

Indicație LED luminoasă

• Dioda LED albastră BULK - se aprinde când controlerul este conectat la baterie
• Dioda LED albastră absorption - se aprinde după finalizarea încărcării rapide (bulk) și trecerea la faza de absorbție
• Dioda LED albastră float - se aprinde după terminarea încărcării cu absorbție și trecerea la încărcarea de întreținere.


Parametri tehnici

• Tensiune de funcționare a bateriei: 12,24,48V (reglare automată)
• Curentul maxim: 35A
• Max. Curent de scurtcircuit PV: 40A

• Puterea maximă a matricei FV la 12 V: 500 W

• Puterea maximă a matricei FV la 24 V: 1000 W

• Puterea maximă a matricei FV la 48 V: 2000 W

• Tensiunea maximă a câmpului FV fără sarcină: 150 V (150 V este maximul absolut la temperaturi scăzute)

• Eficiență maximă: 98%

• Consum de energie: 10 mA

• Tensiune de absorbție: setată din fabrică 14,4 V / 28,8 V / 43,2 V / 57,6 V

• Tensiune de întreținere: setată din fabrică 13,8 V / 27,6 V / 41,4 V / 55,2 V

• Algoritm de încărcare: adaptiv în mai multe etape (8 algoritmi pre-programați)

• Compensarea temperaturii tensiunii de încărcare: -16 mV / ° C (12 V), - 32 mV / ° C (24 V), -68mV/°C (48V)

• Interval de temperatură de lucru: - 30 până la + 60°C (puterea maximă de ieșire la 40°C)

• Umiditate: 95%, fără condensare

• Culoare: albastru (RAL 5012)

• Blocurile terminale: 13 mm2 AWG6

• Grad de protecție: IP43 (componente electronice), IP 22 (componente de conectare)

• Greutate: 1,25 kg

• Dimensiuni: 130x186x70 (înălțime x lungime x adâncime)
