Reglator WATTrouter Mx cu modul de măsurare

WATTrouter Mx este un controler de autoconsum programabil pentru centralele electrice fotovoltaice (denumite în continuare centrale FVE) care funcționează în modul bonus verde sau similar. După instalarea și setarea corespunzătoare, regulatorul optimizează perfect consumul propriu de energie electrică produsă de instalația dumneavoastră FVE. WATTrouter Mx constă dintr-un modul de măsurare și propriul său controler.

Intervalul de măsurare a curentului este de 3x20A, sarcină continuă 3x40A. Odată instalat și configurat în mod corespunzător, controlerul optimizează perfect utilizarea surplusului de energie produs de sistemul dumneavoastră FVE. Rambursarea dispozitivului în funcție de performanța FVE și posibilitățile de utilizare a energiei produse poate fi dedoar 4 luni!

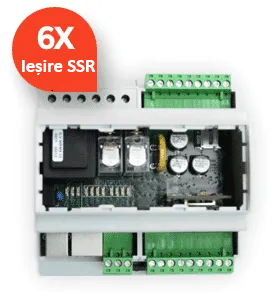

WATTrouter Mx oferă 6 ieșiri SSR cu posibilitatea de reglare continuă a consumatorilor de căldură sau control PWM și 2 ieșiri releu. Include, de asemenea, posibilitatea instalării unui modul wireless SC-Gateway, planuri de cronometrare mai perfecte, intrări ANDI multifuncționale, un card MicroSD integrat, asamblare/dezasamblare mai ușoară datorită blocurilor terminale detașabile. De asemenea, este potrivit pentru cele mai solicitante aplicații.

Funcționare silențioasă

Regulatorul este complet fără zgomot, deoarece triacurile de putere cunoscute de la WATTrouter M au fost înlocuite cu ieșiri SSR, la care sunt conectate relee SSR de putere răcită pasiv. Acest lucru elimină problemele cu zgomotul ventilatorului, praful și necesitatea de a repara regulatorul în cazul deteriorării triac-urilor de putere prin scurtcircuit. Pot fi dimensionate și SSR-urile de putere, atât în ​​funcție de capacitatea de transport a curentului, cât și în funcție de opțiunile de răcire.

WATTrouter Mx oferă următoarele funcții

• Măsurarea indirectă trifazată a mărimii curentului.
• Detecția tensiunii monofazate pentru a determina direcția curentului pe L1 și detecția software pentru a determina direcția curentului pe L2 și L3.
• Evaluarea performanțelor active în faze individuale pentru a determina surplusul de energie produsă.

• Reglementare în funcție de suma rezultatelor (excedent total) din toate cele trei faze sau în funcție de excedentul din fiecare fază.

• Comutarea a până la 8 ieșiri interne (2 relee și 6 relee externe SSR cu semiconductori) în funcție de priorități reglabile.

• Utilizarea optimă a surplusurilor FVE în ieșirile SSR prin comutarea sincronă proporțională a sarcinilor ohmice în conformitate cu standardele europene EN 61000-3-2 și EN 61000-3-3.
• Răspuns dinamic mediu foarte scurt al regulatorului (până la 10 s)

• Program opțional CombiWATT pentru comutarea sarcinii în modul combinat de surplus FVE + tarif mic (potrivit în special pentru încălzirea apei calde și, de exemplu, și pentru filtrarea piscinei).

• Intrare pentru semnalul cu tarif scăzut (curent de noapte) pentru funcția CombiWATT (modul de funcționare combinat).

• 4 intrări ANDI multifuncționale pentru conectarea configurabilă a transformatoarelor externe de măsurare a curentului, a ieșirilor de impulsuri ale contoarelor de electricitate externe și a senzorilor analogici NTC și PT1000.

• Intrare DQ pentru conectarea a până la 4 senzori digitali de temperatură DS18x20

• Modul de contorizare și controler separat pentru o instalare mai ușoară în instalația existentă a casei.

• Software-ul WATTconfig ECO pentru MS Windows XP și o versiune ulterioară asigură setarea și monitorizarea confortabilă a activității controlerului folosind interfața USB.

• Interfață web integrată care permite setarea și monitorizarea comodă a activității controlerului folosind un browser de internet obișnuit.

• Modul în timp real cu baterie de litiu pentru control avansat al ieșirii și funcție CombiWATT.

• Orare pentru ieșiri.

• Statistici zilnice, săptămânale, lunare și anuale privind producția, excedentul și consumul (numai cu suprastructura SW activată).

• Cartelă MicroSD integrată

• Posibilitatea actualizării firmware-ului.


Parametri tehnici

• Interval de măsurare a curentului: 0 - 20A
• Capacitatea curentă de transport a modulului de măsurare: 0 - 40A
• ​Distanța dintre regulator și releu de stare solidă: <10 m

• Poziție de lucru: orice

• Fixarea regulatorului: DIN 35 mm sau 2 șuruburi cu cap semicircular sau cu cap bombat cu diametrul până la 6 mm.

• Modul de măsurare: DIN 35 mm sau 1 șurub cu cap semicircular sau cap înecat cu un diametru de până la 6 mm

• Categoria de supratensiune: III

• Rezistență electrică: 4 kV/1 min (sursa de alimentare (L1, N) Ieșire, ieșire - ieșire,

• Sursa de alimentare - intrare curent, ieșire SSR etc. (GND, I_L ...,LT, FB ..., S +, S1-, S2-, S3-, S4-))

• Grad de poluare: 2

• Interval de temperatură de funcționare: -20°C până la + 40°C

• Interval de temperatură de stocare: -40°C până la + 80°C

• Siguranță: B6a

• Acoperire: regulator și modul de măsurare: IP 20

• Dimensiuni: 70x110x64mm

• Greutatea regulatorului: 350g

• Modul de măsurare: 100g

• Zgomot: (inclusiv SSR de putere) Numai răcire pasivă, la SSR de putere este necesar să se asigure o disipare suficientă a căldurii.

• Baterie pentru stocare în timp real: CR2032 litiu, durată de obicei> 6 ani

• Perioada de garanție: 24 de luni

• Tensiune de alimentare: 230V, 50Hz

• Consum de energie: mod de așteptare <3VA

• Consum de energie: 1 ieșire releu 0,4 W

• Consum de energie electrică: toate ieșirile

• Blocat și încărcat cu curenți maxim admiși:  4W (pierderile de putere SSR la comutare nu sunt incluse în această valoare)

• Interval de măsurare curent: 0-20A (± 5%), 50Hz (± 5%)

• Interval de măsurare a tensiunii:  230V (± 5%), 50Hz (± 5%)

• Capacitatea curentă a modulului de măsurare: 0-40A (± 5%), 50 Hz (± 5%)

• Precizia măsurării puterii active: 5% ± 0,05kW
